定置型

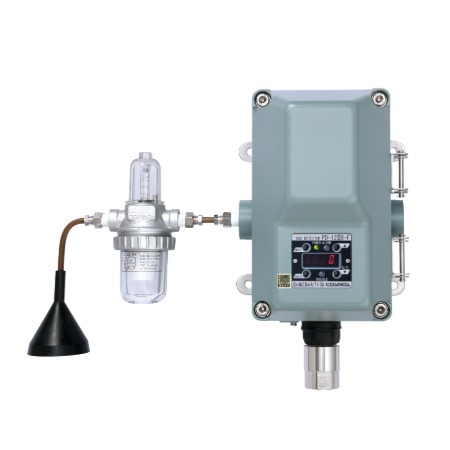

濃度表示機能付ガス検知部 PD-12II
特長
- 濃度・警報表示機能付きて現場でもガス濃度や警報状態が一目でわかり、作業員の安全確保に役立つ。
- メンテナンスの際に検知部で出力が確認でき、一人で校正が可能なのでコスト削減につながる。
- 磁気スティックによる調整方式で、メンテナンスが簡単。
- 流量低下検出機能付き（オプション）。
- 防水・防塵構造
- 水素防爆仕様
用途
濃度・警報表示機能付き吸引式ガス検知部
拡散式は KD-12II
仕様
|
型式
|
PD-12IIA
|
PD-12IIB | PD-12IIC |
|
検知方式
|
ポンプ吸引式
|
||
|
検知原理
|
熱線型半導体式
|
接触燃焼式 | 気体熱伝導式 |
|
検知対象ガス
|
可燃性ガス（例：水素、メタン）等
|
可燃性ガス（例：水素、イソブタン）等
|
水素、ヘリウム、二酸化炭素等
|
|
代表検知範囲
|
0 ～ 2000ppm
|
0～100％LEL
|
0～100vol%
|
|
警報設定値
|
仕様による
|
||
|
警報精度
|
可燃性ガス：同一条件下にて警報設定値の±25％ 毒性ガス：同一条件下にて警報設定値の±30％ |
||
|
警報遅れ
|
可燃性ガス：警報設定値濃度の1.6倍のガスにて30秒以内
毒性ガス：警報設定値濃度の1.6倍のガスにて60秒以内 |
||
|
警報表示
|
ガス警報：赤LEDランプ点滅
トラブル警報：黄LEDランプ点滅（センサ断線、センサゼロ低下、電源電圧異常 等） |
||
|
外部出力
|
ガス濃度アナログ信号：DC4-20mA（電源のマイナスと共通）
ガス警報接点または故障接点※1：1a無電圧接点／自動復帰 （定格負荷 AC250V 0.5AまたはDC30V 0.5A（抵抗負荷）） |
||
|
ガス濃度表示
|
LEDディスプレイ：デジタル4桁表示
|
||
|
操作方法
|
4箇所の磁気スイッチによる
|
||
|
防爆構造
|
Ex db ⅡB+H2 T4 Gb※2
|
||
|
保護等級
|
IP65
|
||
|
適合ケーブル
|
ケーブル外径：Ø11～15
6芯シールドケーブル：CVV-S1.25mm2又は2.0mm2 |
||
|
使用温度湿度範囲※3
|
温度：－10～+ 50℃ 湿度：10～90％RH（0～50℃）
|
||
|
使用電源
|
DC24V（±20％） | ||
|
消費電力
|
最大7.5W | ||
|
寸法
|
W133×H289×D132mm（突起部除く） | ||
|
重量
|
約5.2kg | ||
|
オプション
|
流量低下検出機能（0.3L/min以下で警報） | ||
※1 ガス警報接点が標準仕様です。故障接点として使用する場合は指定が必要です。
※2 海外防爆規格としてATEX防爆を取得しています（指定要）。
※3 急激な温度および湿度の変化がないこと、および結露しないこと。
