定置型

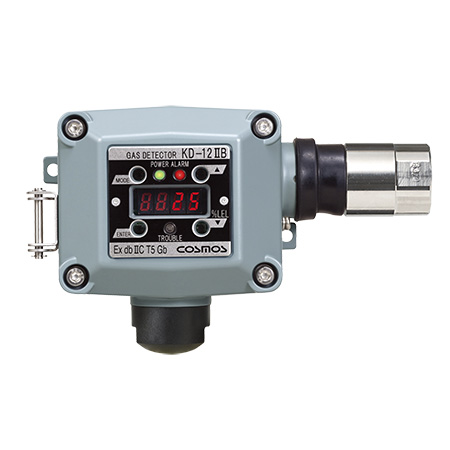

濃度表示機能付ガス検知部 KD-12II
特長
- 濃度・警報表示機能付きで現場でもガス濃度や警報状態が一目でわかり、作業員の安全確保に役立つ。
- メンテナンスの際に検知部で出力が確認でき、一人で校正が可能なのでコスト削減につながる。
- 磁気スティックによる調整方式で、メンテナンスが簡単。
- 防水・防塵構造（保護等級 IP65）
- 水素・アセチレン防爆構造（Ex db ⅡC T5 Gb）
用途
濃度・警報表示機能付き拡散式ガス検知部
吸引式は PD-12II
仕様
|
型式
|
KD-12IIA
|
KD-12IIB | KD-12IIC |
|
検知方式
|
拡散式
|
||
|
検知原理
|
熱線型半導体式
|
接触燃焼式 | 気体熱伝導式 |
|
検知対象ガス
|
可燃性ガス（例：水素、メタン）等
|
可燃性ガス（例：水素、イソブタン）等
|
水素、ヘリウム、 二酸化炭素等 |
|
代表検知範囲
|
0～2000ppm
|
0～100％LEL
|
0～100vol%
|
|
警報設定値
|
仕様による
|
||
|
警報精度
|
可燃性ガス：同一条件下にて警報設定値の±25％ 毒性ガス：同一条件下にて警報設定値の±30％ |
||
|
警報遅れ
|
可燃性ガス：警報設定値濃度の1.6倍のガスにて30秒以内
毒性ガス：警報設定値濃度の1.6倍のガスにて60秒以内 |
||
|
警報表示
|
ガス警報：赤LEDランプ点滅
トラブル警報：黄LEDランプ点滅（センサ断線、センサゼロ低下、電源電圧異常 等） |
||
|
外部出力
|
ガス濃度アナログ信号：DC4-20mA（電源のマイナスと共通）
ガス警報接点：1a無電圧接点／自動復帰 （定格負荷 AC250V 0.5AまたはDC30V 0.5A（抵抗負荷）） |
||
|
ガス濃度表示
|
LEDディスプレイ：デジタル4桁表示
|
||
|
操作方法
|
4箇所の磁気スイッチによる
|
||
|
防爆構造
|
Ex db ⅡC T5 Gb
|
||
|
保護等級
|
IP65（センサ部除く）
|
||
|
適合ケーブル
|
ケーブル外径：Ø10～13
5芯シールドケーブル：CVV-S 1.25mm2 3芯シールドケーブル：CVV-S 2mm2又は1.25mm2 |
||
|
使用温度湿度範囲
※2 |
温度：-10～+50℃ 湿度：10～90％RH（0～50℃）
|
||
|
電源
|
DC24V（±20％） | ||
|
消費電力
|
最大3W | ||
|
寸法
|
W187×H116×D68mm（突起部除く） | ||
|
質量
|
約1.2kg | ||
|
型式
|
KD-12IID
|
KD-12IIO | KD-12IIR （近日発売予定） |
|
|
検知方式
|
拡散式
|
|||
|
検知原理
|
定電位電解式
|
ガルバニ電池式 | 非分散赤外線式 | |
|
検知対象ガス
|
一酸化炭素
|
硫化水素 | 酸素 | メタン （プロパン、二酸化炭素）※3 |
|
代表検知範囲
|
0～100ppm
|
0～30ppm | 0～25.0vol% | メタン：0～100％LEL |
|
警報設定値
|
仕様による
|
|||
|
警報精度
|
同一条件下にて警報設定値の±30％
|
同一条件下にて警報設定値の ±1.0vol％ |
同一条件下にて警報設定値の ±25％ |
|
|
警報遅れ
|
警報設定値濃度の1.6倍のガスにて60秒以内
|
10vol％の濃度にて18vol％に達するまで5秒以内※1 | 警報設定値濃度の1.6倍のガスにて30秒以内 | |
|
警報表示
|
ガス警報：赤LEDランプ点滅
トラブル警報：黄LEDランプ点滅（センサ断線、センサゼロ低下、電源電圧異常 等） |
|||
|
外部出力
|
ガス濃度アナログ信号：DC4-20mA（電源のマイナスと共通）
ガス警報接点：1a無電圧接点／自動復帰 （定格負荷 AC250V 0.5AまたはDC30V 0.5A（抵抗負荷）） |
|||
|
ガス濃度表示
|
LEDディスプレイ：デジタル4桁表示
|
|||
|
操作方法
|
4箇所の磁気スイッチによる
|
|||
|
防爆構造
|
Ex db ⅡC T5 Gb
|
|||
|
保護等級
|
IP65（センサ部除く）
|
|||
|
適合ケーブル
|
ケーブル外径：Ø10～13
5芯シールドケーブル：CVV-S 1.25mm2 3芯シールドケーブル：CVV-S 2mm2又は1.25mm2 |
|||
|
使用温度湿度範囲
※2 |
温度：-10～+40℃
湿度：30～85％RH |
温度：0～+40℃ 湿度：30～85％RH |
温度：-10～+50℃ 湿度：10～90％RH（0～50℃） |
|
|
電源
|
DC24V（±20％） | |||
|
消費電力
|
最大1.2W | 最大2.2W | ||
|
寸法
|
W187×H120×D68mm（突起部除く） | |||
|
質量
|
約1.3kg | |||
※1 周囲温度は20±2℃の状態とする
※2 急激な温度および湿度の変化がないこと、および結露しないこと
※3 近日ラインナップ追加予定
