広いエリアのガス漏えい信号を二次元画像として表示し、漏えい状況の把握を支援

「世界中のガス事故をなくす」を大目標に掲げる新コスモス電機株式会社（本社：大阪市淀川区、代表取締役社長：髙橋良典）は、広いエリアに配置された配管などからのガス漏えいを、レーザー式ガス検知器を用いて監視し、検知信号の時間変化をグラフィカルに表示するシステム「Laser Gas Scan（レーザーガススキャン）」を2026年10月8日に開発しました。

開発の背景

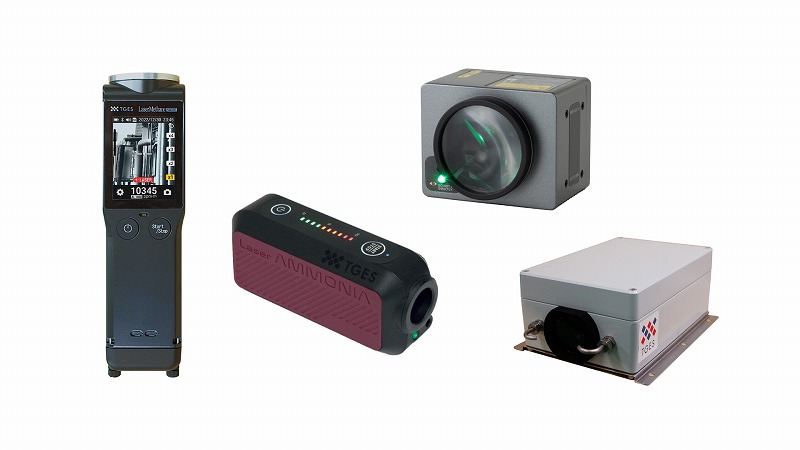

レーザー式ガス検知器

工場や化学プラントなどの広いエリアでは、配管や設備が広範囲に配置されています。想定外の場所でガス漏えいが発生した場合、そのすべてを検知するために多数のガスセンサを設置することは、設置場所や費用、保守などの面から難しい場合があります。
レーザー式ガス検知器は、離れた場所からレーザー光路上のガスを検知できるため、広いエリアの監視に適しています。
＞＞レーザー式ガス検知器について
一方、測定信号にはノイズが含まれ、風などによって信号が変化するため、単純な数値データだけでは状況を把握しにくいという課題がありました。
「Laser Gas Scan」は、こうした測定信号を二次元画像として表示し、ガスの発生状況を視覚的に把握しやすくすることを目的に開発しました。

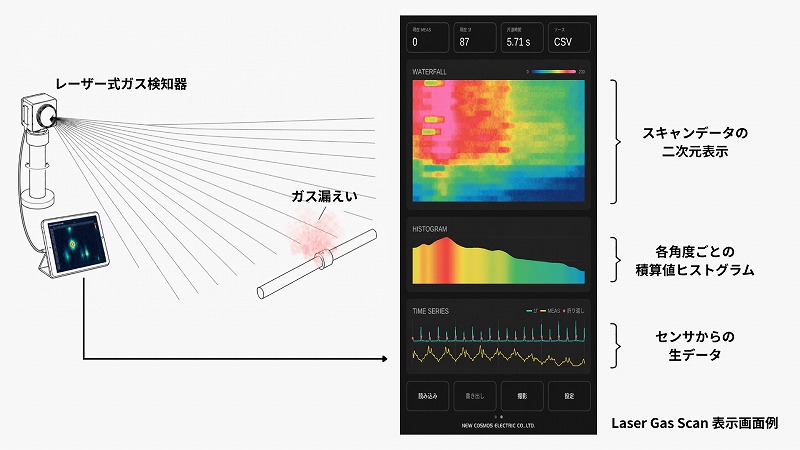

開発技術の概要

「Laser Gas Scan」は、レーザー式ガス検知器を用いて広いエリアをスキャンし、ガス漏えいの有無を示す信号を継続的に取得します。取得した信号を信号処理によって二次元画像として表示することで、時系列データだけでは把握しにくい漏えい信号の変化や、風による漏えいガスの挙動を視覚的に確認できるようにします。レーザー式ガス検知器の検知結果とその時間変化を可視化することで、漏えい状況の把握や、漏えい信号とノイズの判別を支援するものです。
ただし、レーザー式ガス検知器が取得するのは、レーザー光路上に存在するガス濃度の積算値であり、検知器から漏えい箇所までの距離情報は含まれません。そのため、表示される二次元画像は、ガス漏えいの厳密な空間分布を示すものではありません。

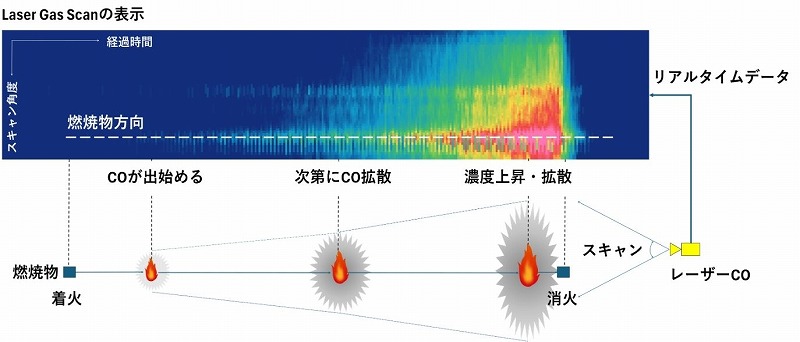

一酸化炭素（CO）の可視化例

図は、燃焼時に発生する一酸化炭素を、「Laser Gas Scan」を用いて検知し、その時間変化を可視化した例です。広い範囲にわたって刻々と変化する一酸化炭素の発生状況が、視覚的に表示されています。
本システムでは、高感度なTDLAS方式を採用したレーザー式ガス検知器を使用しているため、比較的低濃度のガスによる信号の可視化が可能です。
*サンプル品
＞＞実験動画はこちら

今後の計画

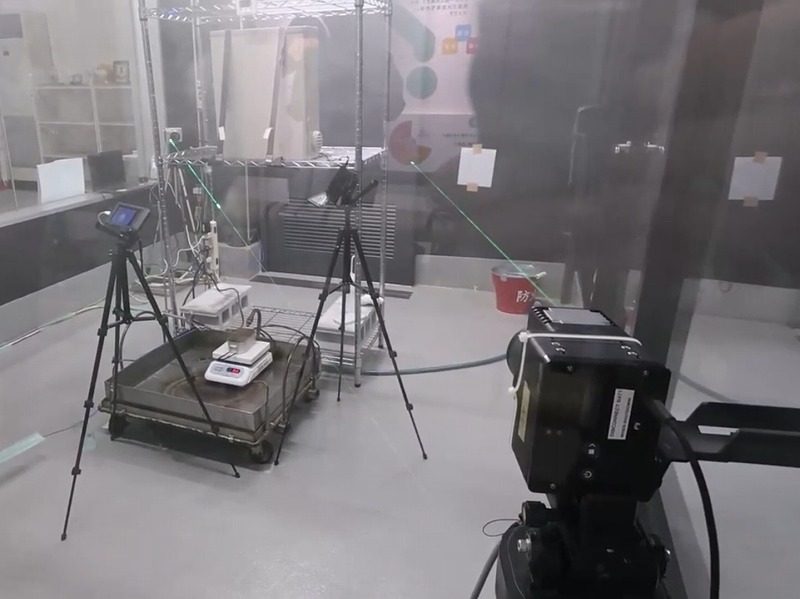

「Laser Gas Scan」を用いた実験の様子

「Laser Gas Scan」は、レーザー式ガス検知器によるスキャンと、取得した信号の二次元表示を組み合わせることで、ガス漏えいの状況を視覚的に把握しやすくするシステムです。
今後は、すでに製品化されているメタン用レーザー式ガス検知器「レーザーファルコン」への適用方法や、ユーザーへの提供方法を具体化し、早期の実用化を目指します。また、今後の製品化が検討されている一酸化炭素用など、他のガスを対象としたレーザー式ガス検知器についても、本システム適用の可能性を検討していきます。
